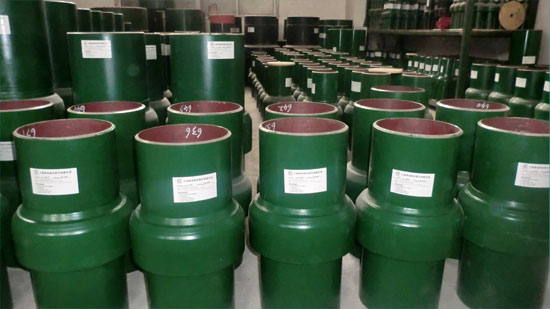

JY系列絕緣接頭
定義
絕緣接頭是同時具有埋地鋼質管道要求的密封性能、強度性能和電法腐蝕所要求的絕緣性能的管道接頭的統稱。它包含組合件、絕緣板、填料、密封環、短管等。它是絕緣法蘭的替代產品。
結構特性
絕緣接頭采用整體擠壓焊接形式，不得采用螺栓、法蘭連接型。絕緣接頭采用將絕緣和密封材料夾入并固定于套筒（組合件）內得形式。絕緣接頭組裝完后，給內部元件應固定在相應位置。在土壤壓力、規定得管道操作壓力和廠內或現場得水壓測試下，整個絕緣接頭保持完好。絕緣接頭密封元件在接頭內部緊靠絕緣板，具有永久得彈性，且密封元件的兩面直接與裸露金屬表面接觸不會移動，確保了接頭的緊密性。
產品特點
絕緣性能好：2500V搖表測試絕緣電阻≥200MΩ，擊穿電壓≥3KV。
壽命長：與管線同壽命、等強度。
強度高：壓力試驗≥1.5PN（設計壓力）。
使用溫度：-30℃——+90℃。
適用介質：油、氣、水、化工原料、煤漿等。
材料特點：
本查您所采用的材料滿足以下要求：
絕緣材料：高強度環氧樹脂和玻璃纖維層狀符合材料：ASTM D709 G11。
彎曲強度：縱向≥390MPa、橫向≥290MPa；
拉伸強度：縱向≥340MPa、橫向≥240MPa；
抗壓強度：≥340MPa；
吸水性：≤30mg；
浸水后電阻≥5*108Ω
擊穿電壓≥3.0KV
組合鋼體：16Mn、JB4726、ASTM A694 F52、F60
短管：20＃、16Mn、GB8163-99；
X70、X65、X56、X52、X46、API SPEC.5L。
密封材料：O形或U形密封環：氟橡膠、腈基丁二烯橡膠，符合ASTM D2000。
填充材料：冷固性樹脂；
絕緣涂料；進口液體環氧樹脂；
防腐材料：熱縮防腐材料；
安裝要求：
1.絕緣接頭安裝處50米內，避免有待焊死口。
2.絕緣接頭與管線連接后，不許在接頭5米內起吊管線。
3.絕緣接頭與管線儀器試壓。
4.絕緣接頭與管線連接后，應按要求補口、防腐作業時不準使絕緣接頭表面溫度高于120℃。
5.絕緣接頭可安裝在地下直管段上。
6.絕緣接頭采用地面安裝時，應安裝在距彎頭20米外的只管段上并設置支架。
7.絕緣接頭避免安裝在立管上。
8.埋地安裝時應避免安裝在常年積水處。
|
